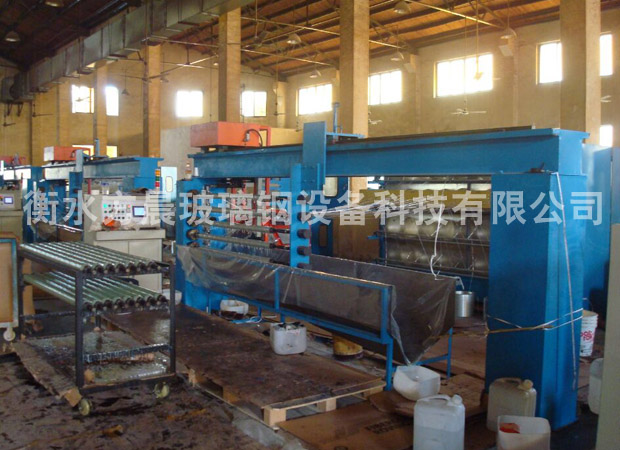

設備名稱：（DN1-DN2）*L三維龍門式纏繞機

訂貨時需說明DN1（Z小直徑）、DN2（Z大直徑）的范圍，L選取范圍：L≤6000mm

產品組成：該纏繞機主要組成部分是：纏繞機龍門式軌道、驅動床頭、尾架、纏繞小車、膠槽、導絲嘴翻轉或伸臂進給及紗架

適用范圍：
    適用于直徑Ф10-1000mm，長度不長于6000mm玻璃鋼管道制作。
    根據用戶的要求該設備可以滿足不飽和聚酯樹脂和環氧樹脂玻璃鋼管道的制作。
    該設備可適用于纏繞不同纖維種類的管道：普通玻璃纖維、碳纖維、芳綸纖維及玄武巖纖維

主要參數及特點：
        1、制品直徑：Ф10mm-Ф1000mm
        2、制品長度:不大于6000mm
        3、纏繞角：≥45°≤89°（模具兩端有掛針的情況下纏繞機可以滿足≥0°≤89°
        4、抽紗速度：≤100m/min
        5、主軸轉速：≤78rpm。
        6、小車速度：60m/min。
        7、控制方式：三軸聯動伺服+研華工控（臺灣工控）+數字控制系統
        8、纏繞軟件：(半)球體、錐體、圓柱體、(半)橢球體組合體任意組合
        9、膠槽：具有加熱功能可以滿足環氧樹脂產品的纏繞
        10、紗架：用戶可以根據不同的產品要求任選從以下三個種類中任選
            簡易張力紗架
            機械張力紗架
            電子張力紗架
        11、設備總功率：20KW±5KW
        12、設備布放面積：寬10000mm，長8600mm(制品長度為6000mm時）。
